Delta台达集团 台达电源PMF系列平板式24V直流電源供應器,內置PFC PMF-4V320WCGB
区域总代
正品保证
快速发货
- 产品详情
- 产品参数
- 产品评论

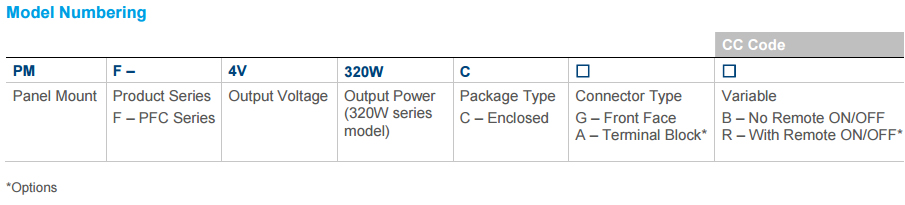

PMF系列平板式24V直流電源供應器,內置PMF-4V320WCGB
PMF
4V 231瓦/ PMF-4V320WCGB
突出特点
通用交流输入电压
内置有源PFC和风扇速度控制
全防腐铝制底盘
符合IEC / EN 61000-3-2 A级和D级谐波电流
100％负载（231W）时冷启动-20°C
可以选择远程开/关
| 尺寸（长x宽x深）： | 215 x 115 x 50毫米 |
| 8.46英寸x 4.53英寸x 1.97英寸 |
| 单位重量： | 0.86公斤（1.90磅） |
标称输出电压 4伏 |
输出电流 55A |
输出电压调整范围 3.78-4.62Vdc |
输出功率 231瓦 |
线路调节 ±0.5％（典型值）（@ 115Vac和230Vac） |
负载调节 ±1.5％（典型值）（@ 115Vac和230Vac） |
帕德 <150mVpp @ 25°C <300mVpp @ -10°C |
启动时间 2500ms（典型值）@ 115Vac， 典型1000ms @ 230Vac（100％负载） |
保持时间 典型值16ms @ 115Vac和230Vac（100％负载） |
动态响应（过冲和下冲O / P电压） ±5％（0.5V峰间比）@ 115Vac和230Vac（0-50％负载和50-100％负载） （压摆率：0.1A /μS，50％占空比@ 5Hz） |
容性负载启动 最高8,000μF |
上升时间 50ms（典型值）@ 115Vac和230Vac（100％负载） |
标称输入电压 100-240Vac |
输入电压范围 85-264Vac |
标称输入频率 50-60Hz |
输入频率范围 47-63赫兹 |
输入电流 <5.00A@115Vac，<2.50A @ 230Vac |
100％负载时的效率 典型值76.5％@ 230Vac |
最大浪涌电流 （冷启动） <20A @ 115Vac，<40A @ 230Vac |
100％负载时的功率因数 0.97典型值 @ 115Vac，0.94 typ。@ 230Vac |
漏电流 <1mA @ 240伏交流电 |
最大功耗 0％负载：3.43W（典型值）@ 115Vac和3.25W（典型值）@ 230Vac 100％负载：79.68典型值 @ 115Vac和71.72 typ。@ 230Vac |
外型尺寸 215 x 115 x 50毫米 8.46“ x 4.53” x 1.97“ |
单位重量 0.86公斤（1.90磅） |
机箱/盖 铝 |
指示符 绿色LED（直流正常） |
冷却系统 强制冷却 |
工作温度 -10°C至+ 70°C（在-20°C时冷启动） |
储存温度 -25°C至+ 85°C |
功率降额 > 50°C 降额功率2.5％/°C <90Vac降额功率5％/ 1V |
工作湿度 相对湿度5至95％（非冷凝） |
冲击测试（非操作） IEC 60068-2-27，半正弦波：50G，持续11ms，每个3个方向3次电击 |
振动测试（非运行） IEC 60068-2-6，随机：5Hz至500Hz（2.09Grms）; 每个X，Y，Z方向每轴20分钟 |
工作海拔 0至5,000米（16,400英尺） |
污染度 2 |
过电压类别 II |
过电压 4.83-6.50V，锁存模式 |
过载/过电流 105-135％，打cup模式，非锁定（自动恢复） |
过温 打ic模式，非锁定（故障消除后自动恢复） |
短路 打ic模式，非锁定（故障消除后自动恢复） |
防震保护 一级接地连接 |
平均无故障时间 > 700,000小时 根据Telcordia SR-332 I / P：100Vac，O / P：100％负载，Ta：35°C |
预期瓶盖寿命 10年（115Vac和230Vac，40％C时50％负载） |
电气安全 TUV Bauart：EN 60950-1 UL / cUL认可：UL 60950-1和CSA C22.2 No.60950-1（文件编号E131881） CB方案：IEC 60950-1 CCC：GB4943 |
CE认证 符合EMC指令2014/30 / EU和低压指令2014/35 / EU |
电流隔离 输入至输出：3.0 KVac 输入至地：2.0 KVac 输出至地：0.5 KVac |
安全输入低压 SELV（EN 60950-1） |
材料和零件 符合RoHS指令2011/65 / EU |
发射 （CE＆RE） CISPR 32，EN 55032，FCC标题47：B级 |
免疫 EN 55024 |
谐波电流发射 IEC / EN 61000-3-2，A级和D级 |
电压波动和闪变 IEC / EN 61000-3-3 |
文件资料
| 数据表 | 上传于12-Dec-2018 | 1.4兆字节 | |
| .DXF文件 | 上传于2015年7月13日 | 389 KB | |
| 手册 | 上传于2015年7月13日 | 582 KB | |
| 机械制图 | 上传于2015年7月13日 | 46 KB | |
| .STP | 上传于2015年7月13日 | 2.6兆字节 | |
| 图片 | 上传于03-Nov-2016 | 73 KB |
证明书
| 认证机构 | 上传于2016年8月24日 | 689 KB | |
| CCC | 上传于2016年8月24日 | 1.7兆字节 | |
| CE认证 | 上传于07-Jun-2017 | 121 KB | |
| 达到 | 上传于07-十月-2019 | 351 KB | |
| RoHS指令 | 上传于24-七月-2019 | 219 KB | |
| TUV | 上传于2015年7月13日 | 1.2兆字节 | |
| UL认证 | 上传于05-四月-2019 | 245 KB |
价格
***
订货型号
PMF-4V320WCGB
输入电压
85Vac~264Vac 單相
输出电压
4VDC
输出电流
55A
输出功率
231W
外壳材料
熱浸鋅金属上盖
产品认证
CE/UL/3C
库存状态
询问货期
库存量
1000
备注
每箱10台/詢問貨期
